規格	韓式拋投器
動 力 源	氣動(外接)
拋投距離	60m-90m
使用環境	水用、陸用
繩 尺 寸	Φ6mm×100m
拋繩拉力	≥2000N
落水打開時間	5s

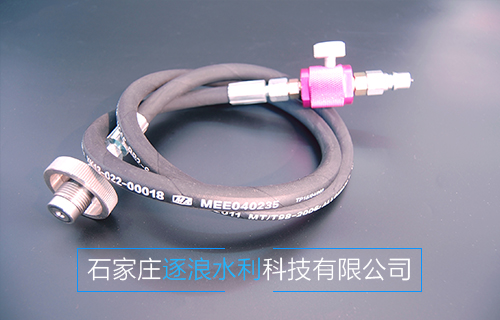

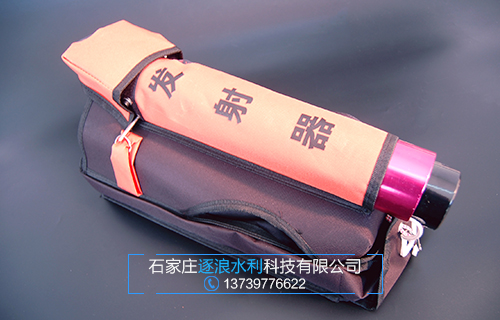

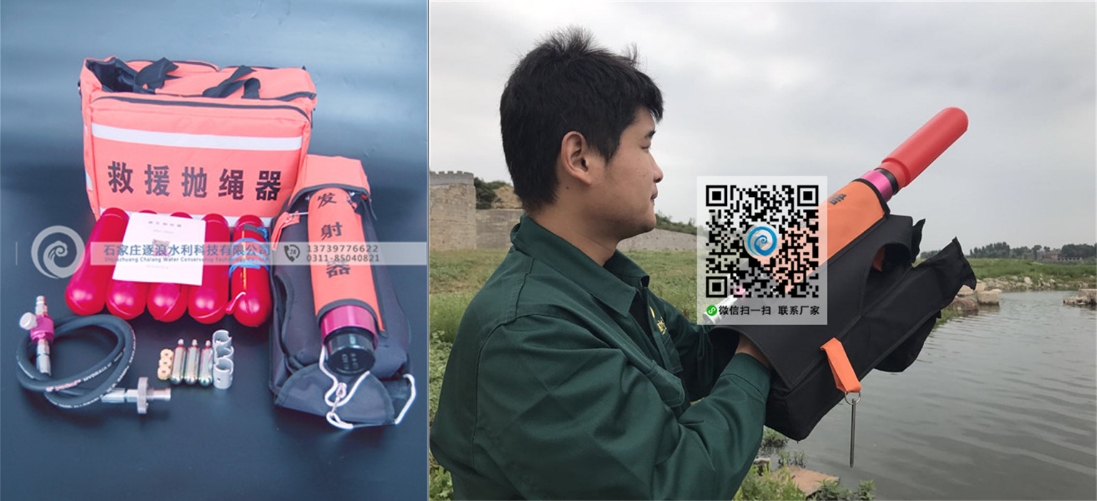

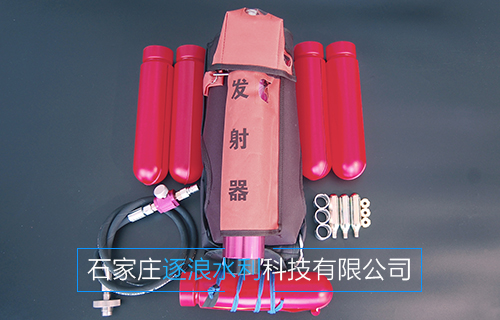

基本配置	發射槍、氣瓶、救生繩、充氣管、救生圈等



作用：防汛、消防、山地等水上救生拋投自動充氣救生圈及拋繩救援

特點：機動性好，發射時聲響小，無火焰，操作安全可靠，使用壽命長

二、救生拋投器的使用

1、發射前的準備工作

①將發射氣瓶、救援繩準備好。

②自動充氣救生圈、水用塑料保護套，做好發射連接安裝及充氣準備。

③發射氣瓶、救援繩、自動充氣救生圈的連接安裝：

a、檢查救援繩有無打結或磨損現象，將繩子理順漸次放入繩包中。

b、發射氣瓶嘴保護套上，有4 個小孔。將黃色拉緊繩的兩端分別從2 個相對的小孔穿入，再將快速自動充氣救生圈上黃色拉緊繩的兩端分別從氣瓶嘴保護套上的另外2 個相對的小孔穿入，一同套在氣瓶嘴上，用扳手擰緊氣瓶嘴保護套，拉緊繩及救生圈被連接在發射氣瓶上。這樣就使發射氣瓶與救生圈和主救援繩相互連接。

c、拉緊繩上有一個連接小吊鉤，打開小吊鉤環與救援繩頭端相連，關閉小吊鉤環，（當發射氣瓶被發射出去時，通過拉緊繩帶動救援繩及救生圈起到救援目的）

d、將救生拋投器鋁制襯筒（?。┩七M發射裝置鋁筒（大）內并將槽口對準固定銷，用手輕輕抬起襯筒將發射裝置固定銷卡在槽口上

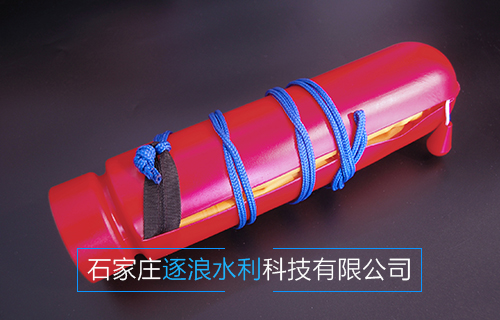

e、將裝有救生圈的塑料保護筒安裝到發射氣瓶上，準備給氣瓶充氣



注：快速充氣救生圈組裝

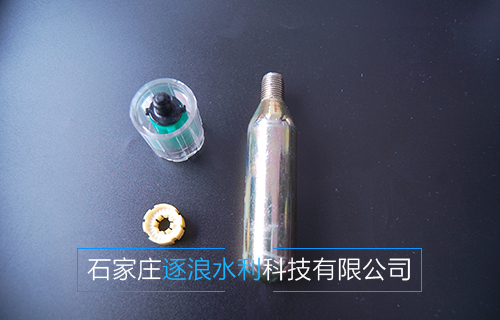

ж 用手擰下救生圈上自動充氣裝置的透明塑料蓋（如再次使用前要將水份擦干）

ж將里面的紅色溶解塞換下，放入新的溶解塞（白圈向上），將塑料蓋扭好（注意：如果溶解塞沒有問題，可以從白色塑料頂部看到綠色，否則呈現紅色）

ж將用過的co2 氣瓶更換，溶解塞遇水后迅速溶解白色塑料蓋里的頂桿在壓簧的作用下撞擊撞針，刺破co2氣瓶，向自動充氣救生圈內充氣，使之迅速膨脹

ж如果使用了手動急充氣開關，需要更換位于應急開關旁邊的綠色塑料開關保險銷。如撞針未能刺破co2氣瓶，被救者可使用此裝置給救生圈充氣

ж在救生圈上有一個人工應急充氣嘴，在co2 氣瓶失效或壓力不足的情況下使用進行補充。（救生圈的放氣也應從這里進行）

ж在重新安裝救生圈前，先將其擦干凈并放空里面的所有空氣，將救生圈從一端卷起，使氣體排出。注意：必須將空氣排出，否則無法裝入塑料筒內）

ж兩次對折救生圈，充氣裝置置于上面

ж從有繩索一端開始緊緊卷起救生圈，包住自動充氣裝置，盡可能的保持卷好的救生圈均整、干凈。

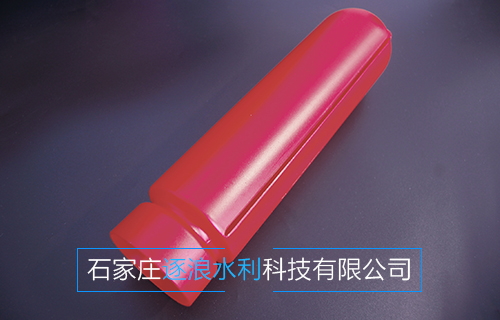

ж將救生圈塞入紅色的水用塑料保護筒內（救生圈上的透明塑料蓋一端必須向塑料保護筒的頂端）

ж拉緊與氣瓶嘴保護套相聯的白色拉緊繩，并將多余的部份塞入塑料保護筒內。

2、發射

*檢查繩包裝上的安全銷是否處于正確；

*拔出發射安全銷；

*以適當角度置于身前，并估計發射距離（應超過被救目標），雙手緊握，扣動發射扳機進行發射。（發射時應采用拋物線，嚴禁直接對準被救目標及物體，以免傷害被救者或損壞發射氣瓶）；

*氣瓶落水后3-5 秒，救生圈自動漲開；

*遇險者抓住救生圈，并將它套在自己的身上，救援者可將他們拉到安全地帶；



注意：

※每次發射之前應檢查救援繩，確保完好后方可使用。在水面使用時，一般

發射距離為30-100 米，

※救生拋投器的救援繩、發射氣瓶、自動充氣救生圈都是可以反復使用的。

3、再發射

*先將快速充氣裝置及救生圈和發射氣瓶上的水分甩掉，用潔凈的干布擦拭干凈，對其進行檢查，確保無漏氣無磨損后方可再用

*裝上新的溶解塞

*卷好救生圈，塞入新的水用塑料保護筒中

*理好救援繩

*筒裝在氣瓶上，把救援繩連接好，裝回發射裝置上，進行充氣

*對救生拋投器各零部件進行檢查，確認安裝連接好，方可再次發射



三、拋投器的保養

*主救援繩 使用完后要及時用中性洗滌劑洗滌后再用清水清洗、干燥。重新裝入繩包

*救生圈 使用完后應及時用清水進行清洗、干燥。用人工充氣方法對救生圈進行檢查是否漏氣，其它部件也應檢查是否完好。換上新的溶解塞（安全銷如有損壞，也必須更換），卷好塞入塑料保護筒，存放于干燥通風的地方（以免溶解塞受潮失效），以備再用。救生圈不得用于救援以外的其它作業。

*發射機械裝置 使用完后，擦拭干凈，對各部零件進行檢查，確認完好。用防銹潤滑油對各金屬部件進行噴涂潤滑，以防產生銹蝕，妥善保管，待用。

*發射氣瓶 使用完畢后，將氣瓶從塑料保護筒中取出，用扳手將氣瓶嘴保護套卸下，再將氣瓶嘴旋下（注意：不要將氣瓶嘴上的O 型密封圈損壞或丟失），對各部件用清水進行清洗、（用吹風機對準氣瓶口吹送熱風進行干燥，如未干燥，余下的水份在發射之前會使救生圈膨脹，影響發射）其它部件也必須干燥。待干燥后，用少許硅油涂抹在氣瓶嘴上（不要用過大力量以防損壞部件），再將氣瓶嘴護套安好，以備再用。

注：發射氣瓶的使用壽命與檢測每發射100 次或使用2 年以后，必須返還廠家對其進行檢查或更換，以確保使用安全。外傷超過0.3mm 需進行打壓試驗,合格后方能繼續使用。



四、注意事項

* 絕對禁止將救生拋投器直接對準人體發射，否則有可能造成人員的傷害。

* 未做好發射準備時，嚴禁將安全銷按下。

* 向氣瓶充氣時，應將氣瓶朝向無人處，并嚴禁超過額定壓力（20MPa）。

* 對于已經充滿氣體待發的救生拋投器，如果停止使用，要將裝在發射機械裝置上的氣瓶中的氣體排放掉（盡量減少此種操作）。

* 使用救生拋投器時，一定要注意檢查氣壓表，氣瓶壓力是否達到正常使用額定壓力。

* 安全閥是救生拋投器中非常重要的器件，對于救生拋投器的安全、操作起決定性作用，在平時盡可能少調整它，在充氣操作時，時刻注意它的安全極限，嚴禁超過20Mpa。
